舜凯消防：3平开门冷轧板带玻璃泡沫消火栓箱设计解密

我是舜凯消防的设计工程师，2022年春天，接到一个“棘手”的订单：广西某高速隧道四标段，洞口宽2.4米，高1米，需要定制消火栓箱。标准箱最大做到1.8米宽，2.4米怎么破？我们给出的答案是：3平开门冷轧板带玻璃泡沫消火栓箱 。今天从设计角度，聊聊这款“巨无霸”是怎么诞生的。

一、设计难点：宽≠简单放大

客户提供的洞口尺寸：2400mm（宽）×1000mm（高）×300mm（深）。普通单门或双门方案行不通：单门2.4米宽，门太重，铰链撑不住，开启会下垂。双门各1.2米，仍偏重，且中间无支撑，关闭后缝隙难控制。我们提出三平开门：左、中、右三扇，每扇宽800mm。

理由：单扇重量控制在合理范围（约25kg），铰链寿命长；中间门可独立开启，日常巡检只开中间，方便快捷；左右门全开时，取用内部大型器材无阻挡。

二、结构设计：四个关键细节

1、加强型框架

2.4米宽箱体易扭曲。我们在箱体背面加焊2道横向加强筋（40×20方管），确保运输和安装不变形。门框采用1.5mm冷轧板折弯成型，比标准1.2mm加厚。

2、防下垂铰链

每扇门配3个加强型铰链（标准门配2个）。铰链基座焊接在箱体预埋钢板上，非直接点焊，承重能力提升50%。出厂前做开门下垂测试：门开启90°，末端上抬力＜5mm合格。

3、玻璃视窗密封

每扇门嵌入5mm钢化玻璃，尺寸600×200mm。玻璃与门板之间用三元乙丙橡胶密封条（耐老化、防水），内侧用不锈钢压条固定。避免隧道潮湿导致玻璃起雾或密封条脱落。

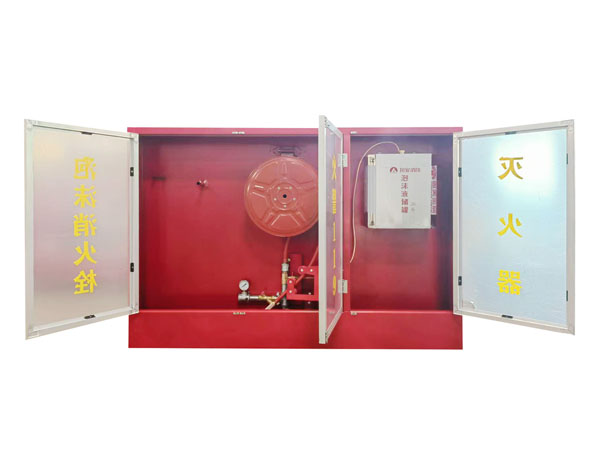

4、内部布局分区

2400mm宽内部空间充裕。我们划分三个功能区：左区：消火栓+水带（长度25m）；中区：30L泡沫液储罐+比例混合器+泡沫枪（软管卷盘）；右区：2具5kg干粉灭火器+消防斧、应急灯；色标区分，取用指引印在门内壁。

三、材质选择：冷轧板+静电喷塑

客户预算有限，且隧道内部相对干燥，未选择更贵的不锈钢。我们推荐冷轧板+静电喷塑：板材：Q235B冷轧钢板，厚度1.2mm（箱体）、1.5mm（门框）；前处理：除油、酸洗、磷化（增强附着力）；喷涂：环氧树脂粉末，静电喷涂，固化温度200℃，涂层厚度60-80μm；颜色：红色（门框）+ 白色（门板），高辨识度；盐雾测试：中性盐雾≥240小时无红锈，满足隧道使用8-10年。

四、功能验证：泡沫灭火装置

隧道火灾以车辆自燃（B类火）为主，箱内集成水成膜泡沫灭火装置：泡沫液储罐：30L PE材质，带透明液位计；比例混合器：3%混合比，铜合金材质；泡沫枪：发泡倍数≥5，射程≥6米；测试数据：开启阀门后10秒出泡沫，连续喷射时间≥90秒，可覆盖20㎡油盘火。

五、落地效果：客户验收报告摘录

“舜凯消防提供的3平开门冷轧板带玻璃泡沫消火栓箱 ，结构稳固，门扇开启灵活，玻璃视窗清晰，内部布局合理。经现场抽样检测，各项指标符合GB 14561-2019要求，同意通过验收。”——广西某高速公路四标段项目监理部（2022年5月）

六、结语

2.4米超大洞口不是难题，关键在结构设计和细节把控。舜凯消防的3平开门冷轧板带玻璃泡沫消火栓箱，用三扇门、加强铰链、分区内部布局，给出了一个教科书级的解决方案。如果您也遇到类似超大洞口或非标尺寸，欢迎带上尺寸来找我们。
